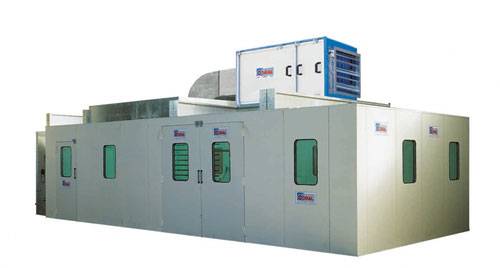

ЧИСТАЯ КОМНАТА ИЗБЫТОЧНОГО ДАВЛЕНИЯ CORAL (ИТАЛИЯ) 6000*4000ММ

Чистые комнаты Coral сконструированы на основе покрасочных кабин типа Zincovelo (кабины с водяной фильтрацией) или Zincodry/Eurodry (сухой фильтрации). Сама комната состоит из оцинкованных сэндвич панелей, которые могут быть покрашены (опционально), встроенной крыши с системой фильтрации, нагнетателя воздуха CTA (на основе горячей воды) или Hot Air Generator (на основе газа или дизеля), а также панели управления.



На входе установлен блок подготовки воздуха, который нагнетает воздух извне, нагревая его до определенной температуры. Через потолочный фильтр воздух подается в помещение и равномерным потоком перемещается через пространство комнаты, двигаясь к окрасочной камере, установленной на противоположной стороне. Окрасочная камера оснащена вентилятором, который создает тягу, поддерживая постоянную скорость потока. За счет разницы в 20% по производительности блока подготовки воздуха и вентилятора камеры, внутри комнаты создается избыточное давление. Когда дверь комнаты открывается для загрузки/выгрузки тележек с изделиями, воздух устремляется наружу, что не позволяет пыли попасть внутрь помещения.

Попасть в комнату можно посредствам раздвижных либо открывающихся дверей, а также контролировать процесс окраски через окна комнаты. Освещение гарантируется флоурисцентными пожаро-прочными лампами, с нормами защиты IP 65



Принцип работы чистой комнаты





1. Область окраски.

Область избыточного давления защищенная от пыли оборудована окрасочной кабиной Type ZINCOVELO, Model : ZB/4N

Нагнетание воздуха происходит посредствам воздушного нагнетателя CTA/4 а так же специальной системе фильтрации потолка.

1.1.  Окрасочная кабина






Окрасочная кабина с водяной фильтрацией модель: ZINCOVELO  ZB/4N
Характеристики:
Габаритные размеры:
Фронтальная стенка, мм  4000
Производительность вентиляторов, м3/час   14800
Количество вентиляторов:   1
Мощность вентиляторов, кВт:  4
Мощность гидронасоса, кВт:  0.75
Резервуар для воды, л:   750




Окрасочная кабина будет оборудована системой патрубков, для вывода ЛКМ через вентиляционную систему наружу, так же труба выведенная наружу будет защищена треугольной шляпкой от дождя.

С помощью вентиляционной системы, установленной в верхней части, создаётся разряжение, которое обеспечивает всасывание воздуха. С помощью водяной завесы происходит осаждение твёрдых пигментов краски. Промывка водой и дополнительная сухая фильтрация позволяют улавливать аэрозоли и осаждать их в сборной ванне. Насос обеспечивает циркуляцию воды по трем ваннам , перелив из которых образует водяную завесу.

Особенности камер: простое обслуживание; высокая пожаробезопасность; стабильная работа независимо от высасываемого воздуха.

 1.2. Чистая Комната 6000х4000 мм


Чистая комната сделана из оцинкованных сэндвич панелей (56мм толщина стенки). Комната может быть покрашена с внешней стороны (по запросу клиента).

Чистая комната спроектирована таким образом, чтобы максимально облегчить процесс покраски, а также избежать попадание пыли непосредственно в область финишной обработки заготовок.

Учитывая то, что сама комната является быстро-возводимой, мы снабжаем наших клиентов пошаговой инструкцией с картинками для того, чтобы максимально облегчить процесс сборки чистой комнаты.

В комплектацию комнаты так же входят распашные/скользящие двери, установленные на длинной стороне комнаты, а также одинарная распашная дверь, выполняющая роль дополнительного выхода/входа. Точное расположение оговаривается с клиентом в зависимости от габаритов его заготовок.

Количество панелей с окнами  6
Количество дополнительных дверей  1
Количество двойных дверей для входа    1
Тип входных дверей    Скользящие
Ширина входного проема, мм  2000
Ширина проема доп. двери, мм  1000

 2.  Система фильтрации потолка

Потолочный фильтр состоит из нескольких типов фильтров.

- Filter media:  CC- 600 G система приточной нагнетательной вентиляции
- стекловолоконный фильтр

Фильтр фиксируется в железной опоре, которая расположена на крыше чистой комнаты. Этот фильтр позволяет удерживать пыль, которая может содержаться в воздухе,  проходящий через CTA (нагнетатель). Тем самым достигается подача чистого воздуха в комнату для окраски. Сам нагнетатель так же оборудован предварительной системой фильтрации, для достижения максимального эффекта.

 3. Воздушный нагнетатель: CTA

Чистая комната оборудована нагнетателем воздуха CTA, необходимого для создания избыточного давления и равномерного потока воздуха внутри комнаты.

Внутри нагнетателя находится водяной калорифер, который нагревает воздух в холодное время года при условии, что к нагнетателю воздух подведена горячая вода. На нагнетателе есть пульт управления, на котором можно регулировать температуру для достижения требуемых условий. Стандартно для окрасочных работ требуется температура +20-21 градус, что достигаем и без горячей воды в отапливаемых помещения.

- Нагнетатель воздуха оборудован двухскоростным электрическим двигателем, который может работать на 100% для обеспечения воздухом области покраски и области сушки.

- А также на более низких скоростях, в случае если подача воздуха необходима лишь для области сушки заготовок.

- CTA оборудован моторизированными заслонками

Нагнетатель воздуха CTA/4
Характеристики:
Габаритные размеры, мм  1850 x 1780 x 970
Уровень шума, дБ  72
Производительность, м3/час   20000
Мощность, кВт:  5,5
Дельта t = 40°C.


Нагнетатель воздуха будет расположен на крыше чистой комнаты и будет напрямую подключен к потолочной системе фильтрации. 4. Предварительная система фильтрации для нагнетателя воздуха HIGH EFFICIENCY FILTER.
На входе нагнетателя расположен предварительный фильтр, который задерживает пыль. В случае, если чистая комната будет смонтирована в сильно запыленном помещении рекомендуется установить предварительную систему фильтрации для нагнетателя, для того, чтобы разгрузить нагрузку на фильтр, установленный в потолке чистой комнаты.
Данный фильтр является опцией, которая обсуждается отдельно 5. Электрический пульт управления
Контрольный пульт управления контролирует процесс происходящие как в комнате для окраски так и в комнате для сушки. Пульт управляет всеми процессами, связанными с электроникой. Необходим для того чтобы задать нужную температуру для ночного режима сушки. Контрольный пульт находится в ящике, который закрывается на ключ. Пульт управления сделан в соответствии с европейскими нормами CEE и  CEI

 В комплектацию камеры не включены:
- Система вентиляционных труб (зависит от помещения)
- Электронные кабели.
- Трубы для подведения горячей воды (зависит от помещения)
- Стоимость за монтаж на производстве у клиента (монтаж по времени занимает порядка 7-ми дней) -  оговаривается отдельно
- Техническая поддержка по сборке комнаты может быть предоставлена клиенту по запросу.

Количество вентиляторов:   1
Мощность вентиляторов, кВт:  4
Мощность гидронасоса, кВт:  0.75
Производительность вентиляторов, м3/час   14800
Резервуар для воды, л:   750
Фронтальная стенка, мм  4000
Характеристики: Габаритные размеры:
