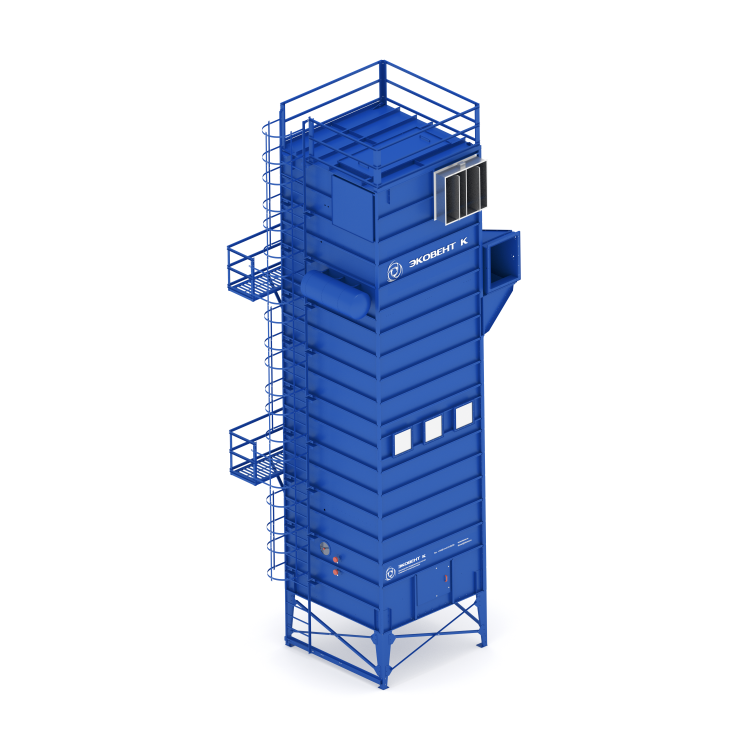

Рукавные фильтры ФРИ

Артикул:
Под заказ
Бренд: Эковент К
Страна: Россия Россия
Появились вопросы?
Свяжитесь с ведущим специалистом
по тел: 8 (495) 788 44 75
Описание
Файлы для скачивания

Рукавные фильтры с импульсной продувкой предназначены для очистки воздуха от сухой мелкодисперсной неслипающейся пыли в центральных системах аспирации. Могут использоваться в производствах с непрерывным  циклом, таких как: производство строительных материалов, минеральных удобрений, деревообрабатывающих и литейных производствах и т.д.

Система регенерации – импульсная продувка сжатым воздухом.  При наружной установке требуется осушка сжатого воздуха до точки росы - 40ºС. Фильтры рассчитаны на давление (разрежение) корпуса до 5 000 Па при температуре очищаемого воздуха от - 40ºС до 80ºС. По заказу рукавные фильтры ФРИ могут изготавливаться на температуру очищаемого воздуха до 130ºС.

В состав базовой комплектации рукавных фильтров ФРИ входят:

 - фильтровальная секция

 - шкаф управления

   - коллектор с форсунками для подключения к системе пожаротушения

 - ресивер с редуктором и фильтром-влагоотделителем-

 - датчики температуры

 - датчики уровня.

Рукавные фильтры ФРИ поставляются в нескольких комплектациях:

Комплектация 1 –предназначена для установки на бункер-накопитель.

Комплектация 2 – имеет собственную опорную часть . Сбор уловленной пыли происходит в выкатной тележке.

Комплектация 3 - имеет собственную опорную часть. С устройством непрерывной выгрузки (шлюзовый перегрузчик). К шлюзовому перегрузчику можно присоединить мягкий контейнер, пневмотранспорт, шнек и т.д.

Комплектация  4 - имеет собственную опорную часть. С мини-силосом емкостью до 15 м³. Мини-силос имеет перемешивающее устройство и шлюзовый перегрузчик. Это позволяет производить периодическую выгрузку пыли без остановки системы аспирации.

Дополнительно, по отдельному заказу, в комплекте с фильтрами поставляются:

 - вентиляторы высокого давления

 - площадки обслуживания

 - бункеры-накопители со сдвижными затворами

 - эстакады под фильтр и бункер

 - клапаны обратные

 - клапаны огнепреградительные.

В качестве дополнительной ступени очистки может быть установлена контрольная ступень из нерегенерируемых фильтров.

Корпус фильтров имеет сварную или сборную конструкцию. В верхней части фильтра может устанавливаться  шумопоглощающая секция для размещения вентилятора. Уровень шума составит не более 70 дБа.

Базовая комплектация:

фильтровальная секция
секция продувки
ресивер с редуктором и фильтром - влагоотделителем
шкаф управления
датчики температуры
коллектор с форсунками для подключения к системе пожаротушения

аварийный датчик уровня



Условные обозначения:
1. Фильтровальная секция
2. Секция продувки
3. Опорная часть с бункером
4. Пылесборная тележка
6. Входной патрубок
7. Выходной патрубок
8. Ресивер сжатого воздуха
